三坐標測量機在汽車制造行業中的應用

在汽車制造業中，零部件精度決定著整車性能。從發動機活塞的微米級公差，到車身焊接的毫米級間隙，汽車制造“差之毫厘，謬以千里" ，任何細微偏差都可能引發連鎖反應：發動機抖動、異響、油耗飆升，車身漏水、異響甚至安全結構失效……在高度自動化、大規模生產的背景下，如何實現精密質量控管，是汽車制造商的核心挑戰。而三坐標測量機廣泛應用于從零部件制造到整車組裝的多個關鍵環節，它不止于檢測，更是制造閉環的核心。

從零件毛坯到整車下線，三坐標測量機在汽車行業的應用覆蓋研發、生產與驗收全鏈條，尤其在以下環節發揮關鍵作用：

1、研發與試制階段，從“圖紙"到“實物"的精度校準。

三坐標測量機通過掃描實物模型，快速獲取高精度三維數據，與CAD設計模型進行比對，快速識別制造偏差，支持幾何優化和工藝修正。此外，它還可用于工裝、夾具的精度驗證，為大規模生產奠定基礎。

2、零部件 incoming 檢驗與過程控制

汽車零件生產追求一致性，從發動機缸體、曲軸、凸輪軸到變速器殼體、懸掛連桿等，均需嚴格控制尺寸與形位公差。三坐標測量機憑借多探針系統與自由曲面測量能力，可高效完成復雜工件的全尺寸檢測，如孔徑、位置度、平面度、同軸度等，并實時生成統計過程控制（SPC）報告，實現早期質量預警。

如批量生產前，對零件進行全尺寸掃描（如缸蓋氣道輪廓、活塞裙部橢圓度），確認工藝穩定性。若某鑄造鋁件的關鍵孔位置度超差，可立即調整模具或工裝。

3、整車裝配測量與質量控制

三坐標測量機搭配光學掃描或高速激光探測，聚焦尺寸鏈匹配、關鍵間隙控制，對車身關鍵測點進行快速測量，評估搭接間隙、平面匹配與總成尺寸穩定性，確保每一臺車身均符合設計規格。

4、總成與動力系統檢測

在發動機、變速箱等核心總成制造中，三坐標用于檢測殼體孔系位置、軸類零件輪廓、齒輪齒形參數等，保障高負荷動態部件之間的精密配合。同時，新能源汽車中的電池盒體、電機殼等關鍵部件，同樣依賴三坐標進行全尺寸管控。

如何實現高精度與高效率測量？

三坐標測量機的核心邏輯是“空間點坐標采集+數據擬合分析"，融合了光學、激光與接觸式探測等多種傳感方式，可靈活應對不同材料和結構的測量需求。其典型工作流程包括：

1. 編程與路徑規劃：基于CAD數模生成測量路徑，優化測針運動和探測順序；

2. 精密探測與掃描：通過觸發式或模擬測針采集工件表面點數據，或通過非接觸掃描獲取大量點云；

3. 數據分析與報告：測量軟件自動計算實際尺寸、幾何公差并與理論值比對，輸出可視化偏差圖譜及結構化報告。

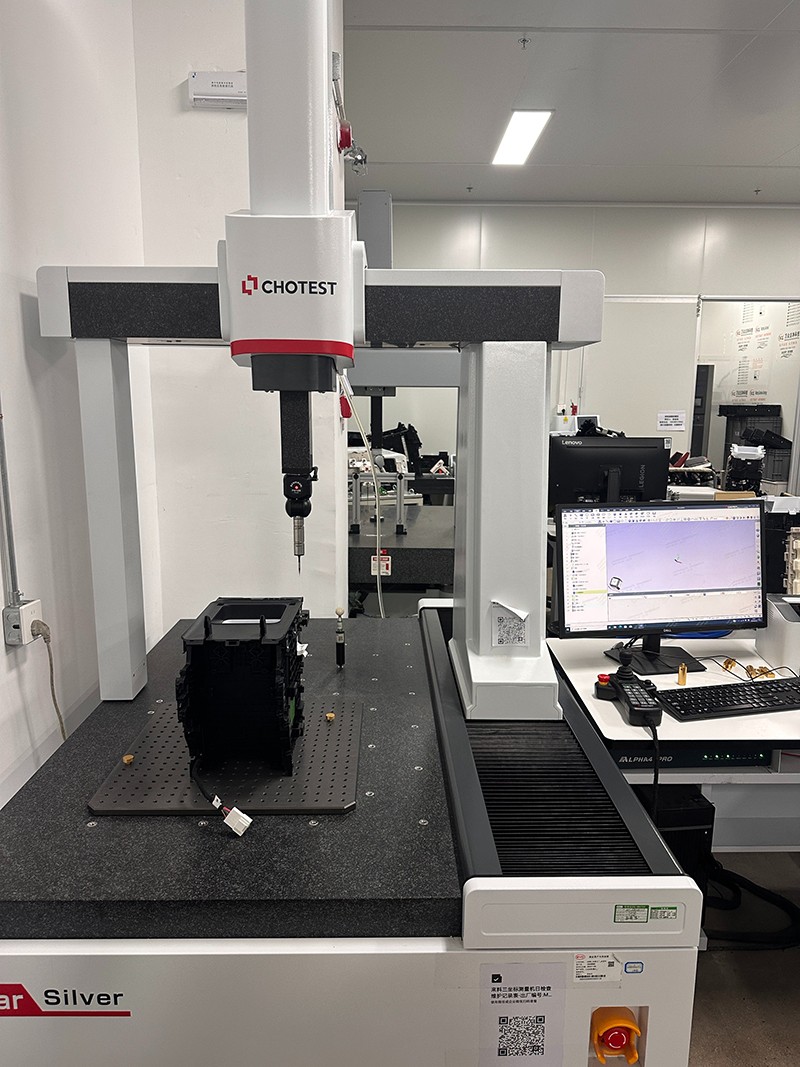

舉個實例：測量新能源汽車閥體閥孔的尺寸，選擇高精度Mizar Silver686橋式三坐標測量機配套CP500S掃描測頭進行測量，如采用掃描測頭，對閥芯、閥座以及多個閥孔進行掃描測量，擬合出相應的圓柱面或圓錐面，并計算其同心度/同軸度誤差。這一過程，將抽象的精度要求轉化為直觀的數據結論。

不止于檢測，更是制造閉環的核心

隨著汽車制造新能源化、智能化、輕量化的演進，三坐標測量機也在迭代升級，它不僅有效杜絕不合格零件流入下一環節，更通過系統性的測量數據積累，為工藝優化、質量追溯和產品迭代提供堅實依據：

1、多解決方案適配新零件

針對電池托盤（大尺寸、薄壁易變形）、800V 高壓連接器（微小間距、高精度），開發定制化測量方案（如柔性夾具、微型測頭）；

2、高效率適配新能源車企的快節奏量產

采用多探針自動切換、高速掃描技術，將測量節拍壓縮至分鐘級；

3、數字化融合

測量數據直連 MES 系統，實時監控生產管理。

對于車企而言，選擇適配的三坐標測量機不僅是質量保障，更是品牌競爭力的核心支撐。
