精準高效：掌握三坐標測頭角度快速識別方法

三坐標測量過程中，測頭角度的精準識別與設置，是實現復雜工件高效檢測的關鍵一環。——無論是深孔零件的同軸度檢測，還是復雜曲面的輪廓掃描，若測頭角度定義錯誤，不僅會導致測量結果偏差，更可能引發測頭與工件的碰撞風險。所以一套科學的角度識別與設定方法，不僅可大幅減少人工干預，還能提升自動化測量水平。

一、測頭角度的基本構成：A角與B角

測頭角度的識別，本質是對測頭在三坐標測量機坐標系中空間姿態的量化定義，其核心依賴雙角度坐標系——即繞機器坐標系X軸旋轉的A角，與繞Z軸旋轉的B角。

A角：指測頭繞機器坐標系的X軸旋轉的角度。其應用范圍通常為0°至105°或115°，具體取決于測座型號的設計。

B角：指測頭繞Z軸旋轉的角度，應用范圍為-180°至+180°，可實現全周定位。

這兩個角度的組合，共同確定了測頭在三維空間中的指向，也是后續編程測量、數據處理的基礎。

二、角度正負的判定法則

角度正負的判定是識別過程中的關鍵易錯點，需嚴格遵循“右手法則"：

（1）將右手拇指指向坐標軸的正方向；

（2）其余四指彎曲方向即為角度正方向；

（3）例如，B角正負判定：拇指指向Z軸正方向，四指順時針旋轉為+B，逆時針為-B。

這一規則的統一應用，能避免因角度方向混淆導致的測頭姿態錯誤，尤其在測量對稱零件或多工位工件時，可確保不同測量位置的角度定義一致。

三、分度機制：實現高重復性角度定位

不同類型的測座，其角度調整的最小步距（分度值）不同，直接決定了可識別的角度數量。目前主流的測座分為手動旋轉測座與自動旋轉測座兩類：

（1）手動測座則多采用15°分度；

手動測座的分度精度較低，通常以15°為一個分度單位，即A角與B角的調整需以15°為步距（如A角0°、15°、30°…），識別時只需按15°整數倍核對角度值即可。

（2）自動測座常以5°或7.5°為一個分度單位；

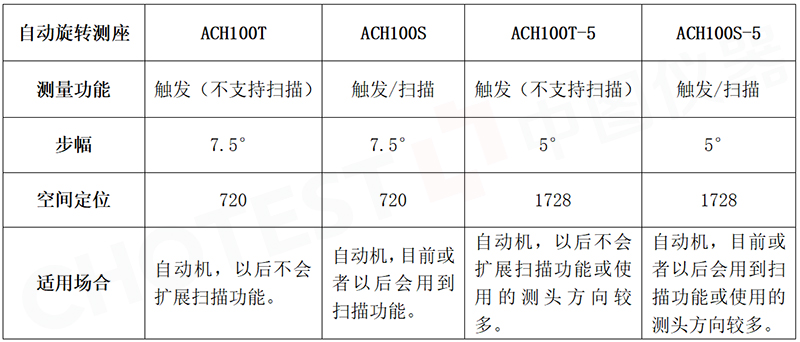

以國產中圖儀器ACH100系列為例，其自動測座提供7.5°與5°兩種分度選擇，對應的空間定位數量分別為720個（360°÷7.5°×2）與1728個（360°÷5°×2），識別時需根據測座型號（如ACH100T為7.5°分度，ACH100T-5為5°分度），按對應步距確認角度——例如ACH100S-5測座的B角，可識別為0°、5°、10°…+180°、-175°等細分角度，能精準適配復雜零件的多方向觸測需求。

四、角度快速識別的實際應用

在實際測量場景中，快速識別測頭角度還需結合零件特征與測頭姿態的匹配邏輯。這一機制特別適用于需多角度測量的復雜零件，如發動機缸體、渦輪葉片、模具型腔等，在提升檢測精度的同時，節約了調試時間。

1、測量汽車發動機缸體的曲軸孔

先根據孔的軸線方向確定A角（若孔軸線平行于X軸，A角設為90°），再根據孔在缸體上的圓周分布確定B角（如第一個孔B角0°，第二個孔B角90°），此時通過“X軸指向定A角、圓周方位定B角"的邏輯，可快速識別并設置測頭角度；

2、測量航空航天領域的薄壁曲面件

通過掃描獲取輪廓數據，此時需根據曲面的曲率變化，按5°或7.5°的分度步距調整A角與B角，確保測頭始終與曲面保持垂直觸測，這就需要結合自動測座的分度特性，快速識別每一個掃描位置的角度組合，避免漏測或錯測。

目前，國產自主可控的測座已在角度識別的便捷性上實現突破。中圖儀器ACH100系列自動旋轉測座搭配的Alpha4控制器可實時顯示當前A角與B角數值，無需人工計算；同時，該系列測座支持“角度記憶功能"，已識別并驗證的角度參數可保存至測量程序，后續同類零件測量時直接調用，無需重復識別，大幅提升操作效率。此外，其六點約束定位結構確保了角度重復定位精度達0.4μm（2σ），即使頻繁調整角度，也能保證識別結果的穩定性，避免因機械間隙導致的角度偏差。

測量復雜零件時通常需要使用到多個具有不同空間位置的測針，ACH100T-5/ACH100S-5它能夠以5°的步幅，旋轉運行到1728個不同空間位置，能夠以合適的角度使用測頭測量工具表面，從而獲得精確的結果。

五、總結：角度精準設定是智能測量的基石

三坐標測量已進入高自動化、高集成度的時代，測頭角度的快速、準確識別與定位不僅是實現全面測量的前提，更是構建智能化質量控制系統的重要環節。

從A角與B角的定義邏輯，到右手法則的正負判定，再到測座分度特性的結合應用，每一個環節的精準把控，都直接影響著測量數據的可靠性。相信通過規范的角度定義、科學的分度機制以及軟件層面的高效調度，會不斷提升三坐標測量機檢測復雜工件的效率與可靠性，為制造提供扎實的質量保障。
